ZW型自吸式排污泵
分享到
- 产品描述
-
产品介绍
ZW自吸泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等领域，也适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料介质粘度≤100厘珀，含固量可达30%以下，装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农用药、苗圃、果园、茶园的良好机具。
ZW自吸泵是根据有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自吸能力等优点。管路中不需安装底阀，工作前只需保留泵体内储有定量引液即可，因此简化了管路系统，以改善了劳动条件。
除此之外，ZW自吸泵用途还有在工厂输送各种液体的时候使用的，其有很多的优点，像是操作方便和效率高等都能为工厂带来很大的经济效益。这样一个操作简单但是效率高的设备能够运用在很多种类的工厂里面，像是化工、食品和纺织这些工厂中都应该具备的，特别是那些能够经常用到酸的地方就可以使用这个能够在有效的保证工作完成的时候对于工作人员的安全也是有一定保障的，甚至是在公共的排污等工程上面也有非常广泛的运用。
ZW自吸泵泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体，当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵体，使泵内形成一定的真空度，达到自吸的作用。ZW自吸泵直联式结构，泵轴和电机轴同为一轴，该结构能使泵在使用过程中运行更加平稳。污水自吸泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的设计，即可象一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体。
ZW自吸泵的自吸高度，与叶轮前密封间隙、泵的转数、分离室液面高度等因素有关。叶轮前密封间隙越小，自吸高度越大，一般取为0.3~0.5毫米；在间隙增大时，除自吸高度下降外，泵的扬程、效率均降低。泵的自吸高度随叶轮的圆周速度u2的增大而增大，但到大自吸高度时，转数增加而自吸高度就不再增加了，此时只是缩短自吸时间；当转数下降时，自吸高度则随着下降。在其它条件不变的情况下，自吸高度还随着储水高度的增加而增加（但也不能超过分离室的佳储水高度）。为了在自吸泵中更好地使气水混合，叶轮的叶片须少些，使叶栅的节距增大；并宜采用半开式叶轮（或叶轮槽道较宽的叶轮），这样更方便于回水深入地射进叶轮叶栅中。
ZW自吸泵使用须知
1、我们要对自吸泵上的螺栓进行细致的检查，来看看是否有松动的地方，还有就是自吸泵的电源以及线是不是有损坏，应注意的是电机绝缘电阻应该大于两兆欧姆。
2、ZW自吸泵必须安装漏电或者安装触电保护器等，并且要有进行安全的接地，来保证杜绝发生触电的危险事故。
3、要注意自吸泵本身的电压要在规定的范围内使用，如果超出使用范围，会使自吸泵的使用年限减短或者出现烧坏等现象。
4、关上电源的开关，让自吸泵自己转动两分钟左右，然后再看看自吸泵的运转是不是正常。
5、固定好自吸泵，用较硬的管材连接好自吸泵的进水口和底下阀门。
6、ZW自吸泵在初次使用的时候要把自吸泵水箱的水灌满，一直到通电后、十几秒钟以后自己会出水为止，这样以后使用时就不再需要灌水了。
ZW型自吸泵性能参数
序号 泵型号 口径
（mm）流量 扬程
（m）电机功率

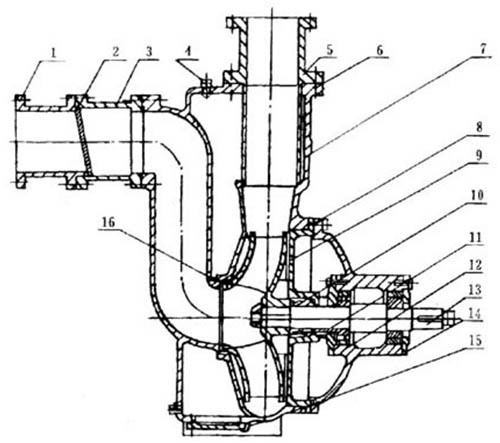

(KW)1 25ZW-8-15 25 8 15 1.5 2 32ZW-10-20 32 10 20 2.2 3 32ZW-20-12 32 20 12 2.2 4 40ZW-20-12 40 20 12 2.2 5 40ZW-10-20 40 10 20 2.2 6 40ZW-15-30 40 15 30 3 7 50ZW-10-20 50 10 20 2.2 8 50ZW-20-12 50 20 12 2.2 9 50ZW-15-30 50 15 30 3 10 65ZW-30-18 65 30 18 4 11 65ZW-20-30 65 20 30 5.5 12 65ZW-15-30 65 15 30 3 13 65ZW-20-14 65 20 14 2.2 14 65ZW-25-40 65 25 40 7.5 15 65ZW-30-50 65 30 50 11 16 80ZW-40-16 80 40 16 4 17 80ZW-40-50 80 40 50 18.5 18 80ZW-65-25 80 65 25 7.5 19 80ZW-80-35 80 80 35 15 20 80ZW-50-60 80 50 60 22 21 100ZW-100-15 100 100 15 7.5 22 100ZW-80-20 100 80 20 7.5 23 100ZW-100-20 100 100 20 11 24 100ZW-100-30 100 100 30 22 25 100ZW-80-60 100 80 60 37 26 100ZW-80-80 100 80 80 45 27 125ZW-120-20 125 120 20 15 28 125ZW-200-15 125 200 15 15 29 150ZW-200-15 150 200 15 15 30 150ZW-250-25 150 250 25 45 31 200ZW-280-14 200 280 14 22 32 200ZW-300-18 200 300 18 37 33 200ZW-280-28 200 280 28 55 34 250ZW-420-20 250 420 20 55 35 300ZW-800-14 300 800 14 55 ZW自吸泵结构图
1.进口短管 9.叶轮 2.进口单向阀 10.机械密封 3.进口阀座 11.挡水圈 4.加水阀门 12.轴承座 5.出口接管 13.泵轴 6.泵体 14.轴承盖 7.气液分离器 15.底盖板 8.后盖 16.螺栓
